移除Valley Metro輕軌上的鋼筋可減少施工時間和成本，保障工人的安全性。



鳳凰城輕軌使用纖維，增強混凝土，代替鋼筋支撐闆，來建造和擴建支線，将施工時間從幾個月縮短到幾周，節約了成本，提高了可持續性和工人的安全性，為快速交通帶來了新的意義。



該合作項目由ASU、鳳凰城Valley Metro區域交通管理局和該項目的建築公司Kiewit-McCarthy共同完成，此次合作始于ASU可持續工程與建築環境學院結構工程教授巴津·莫巴舍爾（Barzin Mobasher）提出的材料升級建議。



該項目将輕軌延長了1.5英裏，采用纖維增強混凝土設計，并于5月初完工。



鋼筋是由鋼制成并嵌入混凝土中以加強結構。根據莫巴舍爾的說法，全世界使用的混凝土體積中有60%以上的拉伸效率為零，無法承載負荷。這使得用于輕軌等承重結構的混凝土容易出現裂縫，裂縫開始非常小，并且不受阻礙地變大，直到結構出現故障。



使用鋼筋為大多數以混凝土為基礎的建築提供了所需的承載力量。然而，鋪設鋼筋是昂貴的，留下了巨大的碳足迹，工人存在安全風險，最重要的是，這需要消耗大量時間。随着不可避免的混凝土開裂和鋼筋腐蝕，額外的維護、維修和修複必不可少，進一步增加了成本、造成社區混亂。



莫巴舍爾的方案簡化了輕軌支線項目的挑戰，并成功地交付了一個新系統，他說：“隻是在設計标準上做了一個改變——在混凝土混合物中使用纖維而不是鋼筋。”



莫巴舍爾的設計和驗證方法考慮了将鋼和聚合纖維直接添加到混凝土中，而不是在擴建部分使用兩層鋼筋來支撐輕軌的電氣化軌道，這完全消除了對鋼筋加固的需求。最終，Valley Metro選擇鋼纖維進行西北延伸工程。



為了驗證這一建議，在ASU的結構和材料實驗室進行了一系列的适用性測試。測試包括制作鋼筋混凝土和纖維性混凝土的全尺寸模型，其比例與全尺寸截面相同。端對端測試可以比較強度和柔韌性，并記錄混凝土開裂和疲勞敏感性。



測試過程還預測了節省成本和施工時間。例如，使用鋼筋的擴建工程每英裏施工預計需要231天，而使用纖維增強混凝土的擴建工程每英裏施工預計降至121天，節省成本超過1200萬美元。

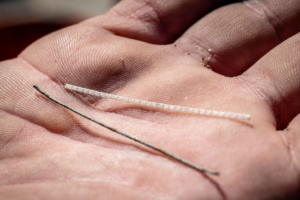

莫巴舍爾說：“把幾根直徑為半英寸的長鋼筋，間隔12到18英寸，建在離地面12英寸的籠子裏，用一種2英寸長，直徑隻有1/32英寸的纖維材料代替它們，并與混凝土混合在一起，這種想法在規模上似乎沒有競争力。”



“但是如果你有成千上萬的這種小纖維分布在那裏，它們就會更有效地阻止裂縫——就像小創可貼一樣保持裂縫閉合并轉移負荷。(纖維增強混凝土)可設計承受高達40%的混凝土拉伸荷載能力。”

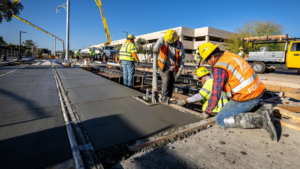

圖源ASU



莫巴舍爾說：“我們進行了疲勞測試，以模拟在更高預期的負荷下長達45年的服務條件，作為概念驗證，他們接受了提議的方法。這對他們來說是一次了不起的經曆，不僅節省了大量的材料，同時還能以比原預算低得多的成本和更快的時間完成項目。”



Valley Metro項目預計将成為全國類似輕軌升級的原型，并将于9月在ASU主辦的國際纖維增強混凝土研讨會上展示。



建設時間


社區批準輕軌交通的一個主要障礙是施工期間幾個月的擾民行為。使用纖維增強混凝土代替鋼筋支撐的設計，明顯能将這些幹擾減少至幾周，某些情況下可減少至幾天。



坦佩Jacobs工程公司的項目經理安德魯·海恩斯(Andrew Haines)将材料變化的成功歸功于“挑戰公認的”。



海恩斯說：“在美國，鋼筋混凝土是一種常見的方法，尤其是在輕軌方面。我認為工程師的工作遵循這種路徑，‘我們必須以某種方式來做，這是一直以來的做法’，要改變接受新事物的想法是非常困難的。”



海恩斯說：“混凝土與纖維的放置非常簡易。鐵軌闆上沒有鋼筋，沒有欄杆，工人們可以在上面行走，也可能滑倒。所以，需要準備好泥土，鐵軌放置到位，混凝土放置在其側——鋼筋和混凝土是一體的。”



海恩斯表示，開發材料樣品并在ASU實驗室進行測試是實施這一變革的主要組成部分。



他說：“我們做了所有正确的事情來實現這一目标。結果似乎是驚人的。”



根據莫巴舍爾的說法，纖維在工廠被添加到混凝土混合物中，然後由預拌料卡車運送到建築工地。然後将整個混合物排出并自行固化，留下光滑的成品混凝土表面。



莫巴舍爾說：“過去需要數周才能完成的工作，現在隻需要幾個小時就能完成，因為我們不需要工作人員鋪設、連接鋼筋，确保它們充分焊接在一起，并且所有部件都接地。”



建設成本和材料成本


除了減少工人和設備成本外，還可以降低建築工地的安全要求、運輸成本和混凝土生産成本。此外，由于車道關閉導緻的交通延誤和生産力損失也大大減少。



雖然從螺紋鋼轉換為鋼纖維可以節省大量成本，但不同類型的纖維也可以實現額外的節省。



海恩斯說：“鋼纖維和聚乙烯纖維的重量差别很大。”



對于螺紋鋼，海恩斯說：“我們使用了65磅的鋼材，鋼鐵的生産會産生大量的溫室氣體——也會産生大量的能源。使用聚合纖維和合成纖維可以節省很多能源。我們隻使用了12磅的聚丙烯纖維，而不是65磅的鋼，所以節省了成本。”



該項目還使用了比要求更薄的混凝土來支撐和保護鋼筋。



海恩斯說：“我們減少了20%的混凝土使用量，這意味着我們減少了20%的水泥使用量。”



消除鋼筋的好處是減少了電氣化運輸系統中雜散電流的潛在腐蝕，不過這無足輕重。



工人安全


在埋在新混凝土中的不穩定鋼筋上行走，是一項具有挑戰性的任務。



莫巴舍爾說：“想象一下，在黑暗的房間裏走在碎玻璃上，同時鏟掉重約80磅的濕泥。就是之前大約25英裏的建造方式。”



“我們所做的就是把鋼筋籠拿出來，這樣工人們在無法支撐自身重量的12英寸鋼筋層中行走時，就不會被絆倒。現在，他們站在堅實的地面上，在鐵軌周圍澆築混凝土。”



圖源ASU



“我們這裏使用的混凝土類型是纖維增強混凝土，”鳳凰城的質量保證經理法哈德·拉希米(Farhad Rahimi)說，“這裏面沒有鋼筋。它是混凝土内部的纖維，這使它比鋼筋更容易施工，也更快。至于質量，我們得到的質量和(标準)混凝土是一樣的。而且，我們得到了所需的抗拉強度。”



鋪設混凝土“仍然是非常艱苦的勞動密集型工作” 。莫巴舍爾說：“但肯定會更人性化。我非常尊敬這些建築工人。”



他說：“可持續工程的使命是關注人類生存條件的長期改善，包括工人和環境安全。”



可持續性益處


莫巴舍爾說：“在過去的50年裏，我們在材料科學領域學到的是，我們越仔細地觀察微觀結構，我們就越能在宏觀層面上理解材料。”



可持續工程的總目的是在不同的層次上設計材料，這聽起來可能不太直觀，但它具有承重質量，可以延長壽命，同時減少碳足迹。



“當我們考慮建築材料的碳足迹、混凝土和鋼鐵時，我們意識到我們每年在全世界大約使用300億噸混凝土。我們還使用了大約5億噸鋼筋來加固混凝土以承受負荷。”



“這産生相當多的碳足迹，僅僅因為這兩種成分，因為你不能使用混凝土而無法加固。”



此外，根據莫巴舍爾的說法，測試驗證了這種鋼筋混凝土材料的穩定性已超過45年，在鳳凰城氣候條件下的使用壽命可能超過100年。



莫巴舍爾的任務之一是将這些可持續的混凝土技(jì )術推廣到其他城市和社區。類似的具體公式在世界各地都被采用，但它們通常都有專有的限制。



莫巴舍爾說：“在我們的實驗室，我們通過結合設計規範、分析和計算機模拟設計工具，為結構部件的設計驗證提供科學依據。”



“然後，我們進一步在設計師所關心的相同載荷下進行全尺寸測試，以驗證結果。這種方法使我們能夠調整工程師在使用壽命内所能接受的過度強度和保守程度。”



ASU結構研究實驗室已經參與了許多這樣的挑戰——處理采礦應用、環境結構、運河、橋梁設計和鋼結構——這在工業和社區測試新技(jì )術方面，是持久性的資源。



莫巴舍爾說：“我們想說明，（纖維增強混凝土）施工過程可以是當地社區與當地建築公司合作的一個親力親為的項目。市政、工業、政府機構和大學之間的合作可以共同分享資源、削減成本、提高可持續性。”
